一體化預制泵站玻璃鋼筒體底座安裝方法

一體化預制泵站玻璃鋼筒體底座的安裝需遵循嚴格的步驟和規范，以確保泵站穩定運行，以下是詳細的安裝方法：

一、安裝前準備

1. 現場勘查
   • 確認泵站安裝位置符合設計要求，周圍無障礙物，便于后期維護。
   • 檢查基坑尺寸，確保直徑比泵站筒體大1米以上，深度滿足設計標高。
   • 清理基坑底部，去除石塊、淤泥等雜物，保證基礎平整。
2. 材料準備
   • 準備玻璃鋼筒體、底座、進出水管、閥門、緊固件等材料，確保質量合格。
   • 檢查底座結構，確認其抗拉強度≥120MPa，巴氏硬度≥40HBa，底部預留灌漿孔（直徑≥dn100）。
3. 基礎施工
   • 澆筑混凝土底板，強度等級≥C25，厚度≥250mm，預埋地腳螺栓用于固定泵站。
   • 底板表面平整度誤差≤5mm，水平度誤差≤0.1%，確保無裂縫、蜂窩等缺陷。

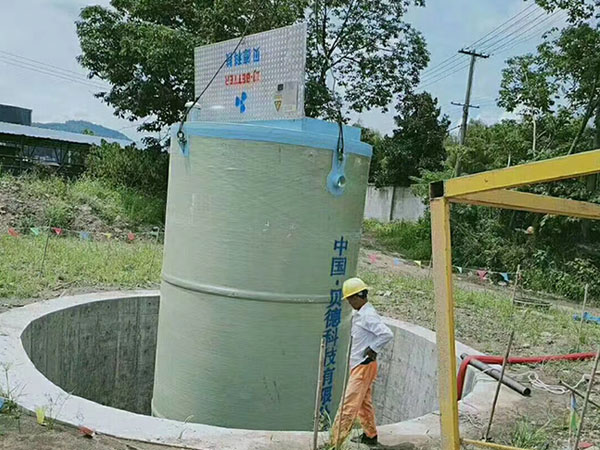

二、泵站吊裝與定位

1. 吊裝準備
   • 使用汽車起重機或?qū)Ｓ玫跹b設備，檢查吊索、吊鉤無磨損、斷裂風險。
   • 清理筒體表面，去除運輸保護材料，檢查吊耳無變形、裂紋。
2. 垂直吊裝
   • 將筒體從水平位置緩慢起吊至垂直狀態，吊鉤受力均勻，避免傾斜。
   • 使用橫木或吊裝套索保護泵蓋，防止刮傷或夾壞。
   • 吊裝至基坑上方時，緩慢下降，確保筒體進出水方向與設計圖紙一致。
3. 定位固定
   • 將筒體放置在混凝土底板中心，地腳螺栓穿過底座固定孔，擰緊螺母。
   • 使用水平儀檢查筒體垂直度，誤差≤0.5°，調整后二次澆筑混凝土固定。

三、底座灌漿與固定

1. 灌漿孔處理
   • 清理底座灌漿孔，確保無雜物堵塞。
   • 使用高強度無收縮灌漿料，水灰比按產品說明書嚴格控制。
2. 灌漿操作
   • 從一側灌漿孔緩慢注入漿料，直至另一側孔溢出，用木塞封堵。
   • 灌漿過程中用振動棒振搗，排除氣泡，確保密實度≥95%。
   • 灌漿完成后覆蓋保濕養護，養護時間≥7天。

四、管道連接與密封

1. 進出水管安裝
   • 根據設計圖紙連接進出水管，使用柔性接頭（如橡膠軟接頭）減少振動傳遞。
   • 管道對中性誤差≤2mm，避免產生附加應力。
2. 密封處理
   • 法蘭連接處使用金屬纏繞墊片或聚四氟乙烯墊片，螺栓對稱緊固，扭矩值符合設計要求。
   • 焊接管道時，采用氬弧焊打底、手工電弧焊蓋面工藝，焊縫進行100%射線探傷檢測。

五、回填與壓實

1. 回填材料選擇
   • 使用卵石、碎石或中砂，顆粒粒徑≤32mm，含泥量≤5%。
   • 禁止使用淤泥、腐殖土或建筑垃圾。
2. 分層回填
   • 每層回填厚度≤300mm，用小型夯實機或人工夯實，壓實度≥90%。
   • 回填至筒體頂部以下300mm時，改用人工夯實，避免損壞筒體。
3. 表面處理
   • 回填完成后整平地面，人孔蓋板高出地坪50mm，防止積水滲入。
   • 蓋板進氣口保持暢通，無堵塞風險。

六、電氣安裝與調試

1. 控制柜安裝
   • 控制柜放置在通風干燥處，防護等級≥IP54，底部與基礎固定牢固。
   • 電纜穿線管密封處理，防止進水導致短路。
2. 系統調試
   • 注水至設計水位（通常為筒體高度的70%），檢查管道無滲漏。
   • 空載試運行2小時，觀察泵站運行平穩性，記錄電流、電壓參數。
   • 負載試運行24小時，檢測流量、揚程是否達到設計要求。

七、驗收與維護

1. 驗收標準
   • 泵站垂直度、水平度、密封性符合設計規范。
   • 管道連接牢固，電氣系統安全可靠。
   • 回填壓實度、表面平整度達到要求。
2. 后期維護
   • 定期清理泵坑沉積物，防止格柵堵塞。
   • 檢查地腳螺栓緊固情況，每半年復緊一次。
   • 每年對泵站進行全面檢測，包括結構強度、防腐性能等。
